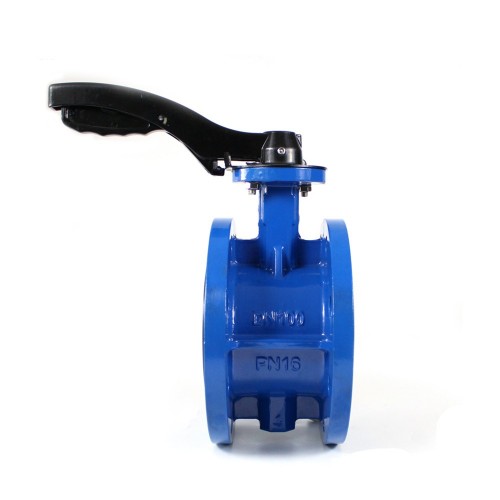

手柄法蘭蝶閥

手柄法蘭蝶閥D41X原理作用：

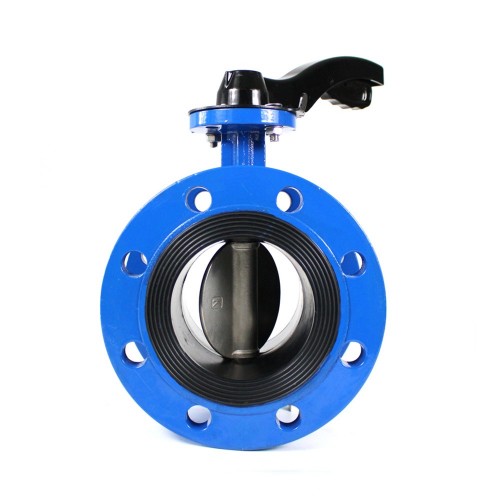

手柄法蘭蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

D41X/D41F型法蘭蝶閥系列采用中線垂直板、軟密封閥座結構，結構簡單，制造方便，價格便宜；手動蝶閥是手柄驅動適用于適用于公稱壓力≤1.6MPa，公稱通徑小于DN200的各種水、油、氣等介質的管道上。

手柄法蘭蝶閥D41X性能特點：

①結構簡單，力矩小，操作方便、迅速；

②具有良好的流量調節功能和密封性能，氣壓測試泄露為零；

③合成橡膠閥座具有耐腐蝕、耐沖蝕、尺寸穩定、回彈性好；

④可裝配電動執行器、氣動執行器，實現遠程大規模集中控制。

手柄法蘭蝶閥D41X技術參數：

公稱通徑	DN50~DN200	適用溫度	0℃~80℃
公稱壓力	PN1.0/PN1.6	適用介質	水、氣、油

手柄法蘭蝶閥D41X部件材質：

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

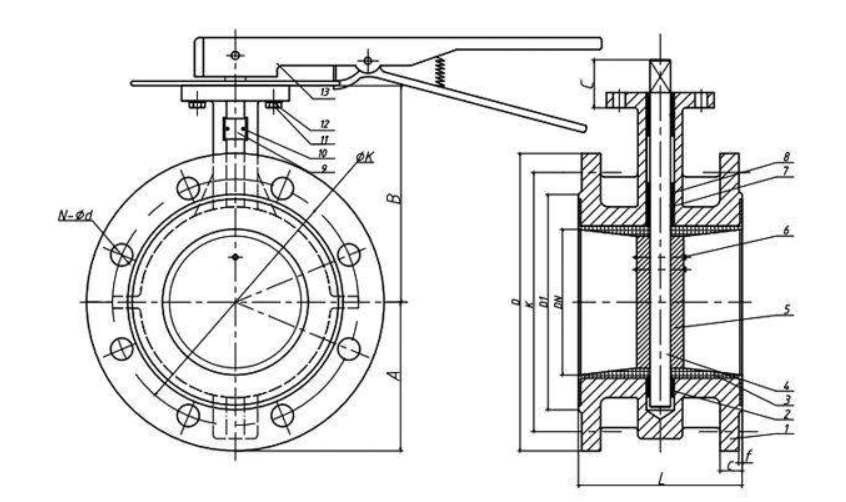

手柄法蘭蝶閥D41X外形尺寸：




DN	L	H	H0	A	B	D	D1	D2	n-d	重量KG
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	12-22	48
